一、背景

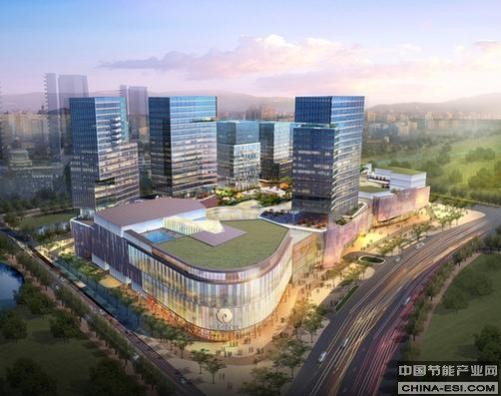

随着现代城市的快速发展，大规模的商业综合体已经成为一站式休闲购物中心的主流。商业综合体一般是集餐饮、娱乐、购物、住宿、办公等功能于一身的大型、超大型建筑，从20世纪开始，中国城市的发展由以往的横向扩张逐渐过渡到向高处延伸，商业综合体就是一个生动写照，同时，其用电设备数量庞大，种类多样，这些设备中相当一部分由于具有非线性负载特性，成为引发低压供电系统谐波畸变的扰动源，会严重降低广场的电能质量，威胁用电安全。
二、商业综合体配电系统谐波的特点
由于商业综合体内的负载越来越复杂，空调、计算机、UPS等，不仅谐波增加，而且负荷也呈现出波动的特性。之前一般采用固定电容补偿、或者接触器投切的电容器组，但在谐波环境下，这类传统补偿装置越难以适应当下补偿要求，而且传统的电容补偿装置会放大谐波，补偿装置自身的安全性将受到影响。
三、客户可能遇到的问题
1.非线性负载比例高，谐波源谐波畸变率大;
2.楼宇配电中的大多数智能化及自动化设备对供电电能质量要求较高，对谐波特别敏感；
3.单相负载多，单相负载可以引起零序谐波，并能造成三相不平衡以及三相相位不对称等问题。
四、常见的解决方案
1.采用RWDB-K无功补偿装置来补偿系统无功功率，根据系统的谐波情况，合理配置电抗率，提高系统功率因数;
2.采用混合补偿装置RWDB-H,进行三相分补与三相共补的补偿方式相结合，满足系统三相不平衡的补偿要求；
3.通过有源滤波器RAPF和动态补偿装置RWDB-K的混合使用，能够解决谐波对市政楼宇配电系统的影响，从而降低系统损耗，使配电系统更安全、更高效的运行，特别是对用电安全要求非常高的用户意义更加重大;
4.采用RSVG静止无功发生器以动态形式向各相提供无功功率，同时对系统各次谐波进行治理。
五、应用案例

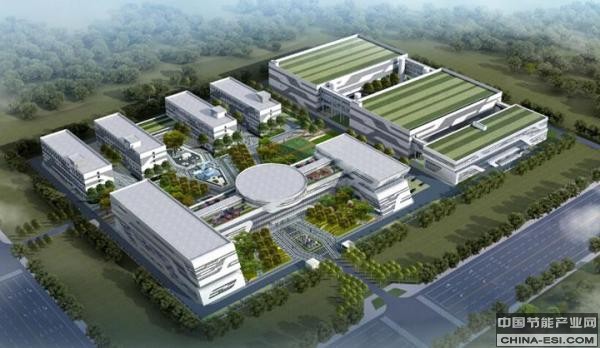

成都万达电商云基地一期数据中心工程项目,成都瑞杰科能电气有限公司根据配电系统的设计优化后，对办公后勤区加装12台RWDB-K型低压无功自动补偿装置，对数据机房区加装4台RWDB-K型低压无功自动补偿装置及4台RSVG+LC 型低压滤波补偿装置，改善系统电能质量，提高系统用电安全性、可靠性。
|
