一、技术名称：高压变频调速技术

二、技术所属领域及适用范围：电力、轧钢、造纸、化工、水泥、煤炭、纺织、铁路、食品、船舶、机床等工业1kV以上的高压交流电机。

三、与该技术相关的能耗及碳排放现状

全国电动机装机总容量已达4亿多kW，年耗电量达12000亿kWh，占全国总用电量的60%，占工业用电量的80%；其中风机、水泵、压缩机的装机总容量已超过1.8亿kW，年耗电量达8000亿kWh，占全国总用电量的40%左右。目前，仅有约15%左右变频调速运行。目前该技术可实现节能量90万tce/a，CO2减排约238万t/a。

四、技术内容

1.技术原理

高压变频调速技术采用单元串联多电平技术或者IGBT元件直接串联高压变频器等技术，实现变频调速系统的高输出功率（功率因数>0.9（5），同时消除对电网谐波的污染。对中高压、大功率风机、水泵的节电降耗作用明显，平均节电率在30%以上。

2.关键技术

单元串联多电平技术采用功率单元串联电压相加回路，采取变压器多绕组别分组分压整流单元均压，单元电平叠加，通过IGBT逆变桥进行正弦（PWM）控制，可得到单项交流输出，每个功率模块结构及电气性能上完全一致，可以互换。

3.工艺流程

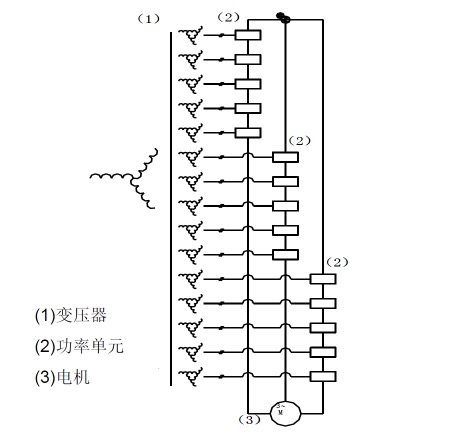

具体工艺流程及原理图见图1，图2。
